[논문 리뷰] VoxelNet

Voxelnet: End-to-end learning for point cloud based 3d object detection

Zhou, Yin, and Oncel Tuzel. "Voxelnet: End-to-end learning for point cloud based 3d object detection - CVPR 2018
https://arxiv.org/pdf/1711.06396


0. Abstract

---

자율 주행 네비게이션, VR 등에 적용되기 위해 3D point clouds은 정확한 detection을 해내야 함
이전 연구들에서는 sparse한 LiDAR point cloud를 RPN으로 다루기 위해 bird-eye view와 같은 hand-crafted feature extractions를 사용함

→ manual engineering을 줄이기 위한 VoxelNet(a generic 3D detection Networt) 제안
이는 feature extraction과 bounding box prediction을 single stage에 처리하여 end-to-end 학습이 가능
Point clouds를 3D voxel로 변환하고, VFE(voxel feature encoding) layer를 통해 feature로 변환
volumetric representation을 바탕으로 RPN을 통한 detection
KITTI car detection benchmark에서 SOTA 성능을 거둠



1. Introduction

---

autonomous navigation, housekeeping robots, augmented/virtual reality 등에서 Point cloud 기반 3D object detection이 중요
Image based detection과 다르게, LiDAR는 depth information을 통해 물체의 위치를 정확히 localize할 수 있고, 형태를 characterize할 수 있음
LiDAR point clouds는 sparse하고, variable density를 가진다는 단점이 있음 → 이를 해결하기 위해 manually crafted feature representation이 사용되어 왔음

하지만 이와 같은 manual engineering은 3D shape information을 효과적으로 얻을 수 없고, detection task에서 다양한 불변성을 요구함

major approach는 hand-crafted features를 machine-learned feature로 옮기는 것
그로부터 제시된 PointNet은 point-wise feature를 end to end학습할 수 있도록 했음
또, 그의 향상된 버전, PointNet++에서는 그가 local structures를 각기 다른 scale에서 얻을 수 있도록 하였음
하지만 이는 computatinal cost가 높고 memory를 많이 요구함
RPN도 dense한 데이터를 요구하고, image, video와 같은 organized된 형태를 요구함

→ a generic 3D detection framework인 VoxelNet을 제안
VoxelNet은 point clouds에서 feature representation을 학습하고, 동시에 end to end 학습을 통해 정확한 3d bounding box를 예측할 수 있음

VFE(voxel feature encoding) layer를 통해 point-wise features를 3d voxel로 옮기고 3d convolution을 통해 local voxel features를 통합 (transforming the point cloud into a high-dimensional volumetric representation), 최종적으로 RPN을 통해 detection 수행

→ sparse point structure을 잘 다루고, voxel grid에서도 parallel processing을 가능케 함
bird’s eye view detection과 3D detection task에 대해 VoxelNet을 evaluate


• avoids information bottlenecks
• benefits both from the sparse point structure and efficient parallel processing on the voxel grid
• KITTI benchmark SOTA in LiDAR-based car, pedestrian, cyclist detection



2. Architecture

---

three functional blocks:
(1) Feature learning network
(2) Convolutional middle layers
(3) Region proposal network


2.1 Feature Learning Network

• Voxel Partition

point cloud를 입력으로 받으면, 그를 3D voxel space로 위치시킴
point clouds가 D, H, W의 차원으로 3D space로 들어갔다고 가정(각각은 Z, Y, X축)
각각의 복셀은 v_D, v_H, v_W의 사이즈를 가짐


• Grouping

voxel을 기반으로 각 포인트들을 grouping할 것
거리, occlusion, 물체의 상대적인 pose, non-uniform sampling 같은 요소로 인해 LiDAR point cloud는 sparse하고 highly variable point density를 가짐
그렇기 때문에 grouping을 수행하고 나면 한 voxel에는 여러 포인트가 있을 수도, 포인트들이 하나도 없을 수도 있음


• Random Sampling

LiDAR point cloud가 ~100k개의 포인트로 이루어져 있다고 할 때, 이를 한 번에 다 처리하는 것은 메모리나 계산 효율을 떨어뜨림
→ T개의 랜덤한 샘플을 샘플링해서 계산 효율, 복셀 당 포인트 imbalance 문제를 해결(reduces sampling bias, more variation)


• Stacked Voxel Feature Encoding

VFE layer를 연쇄적으로 처리하는 것

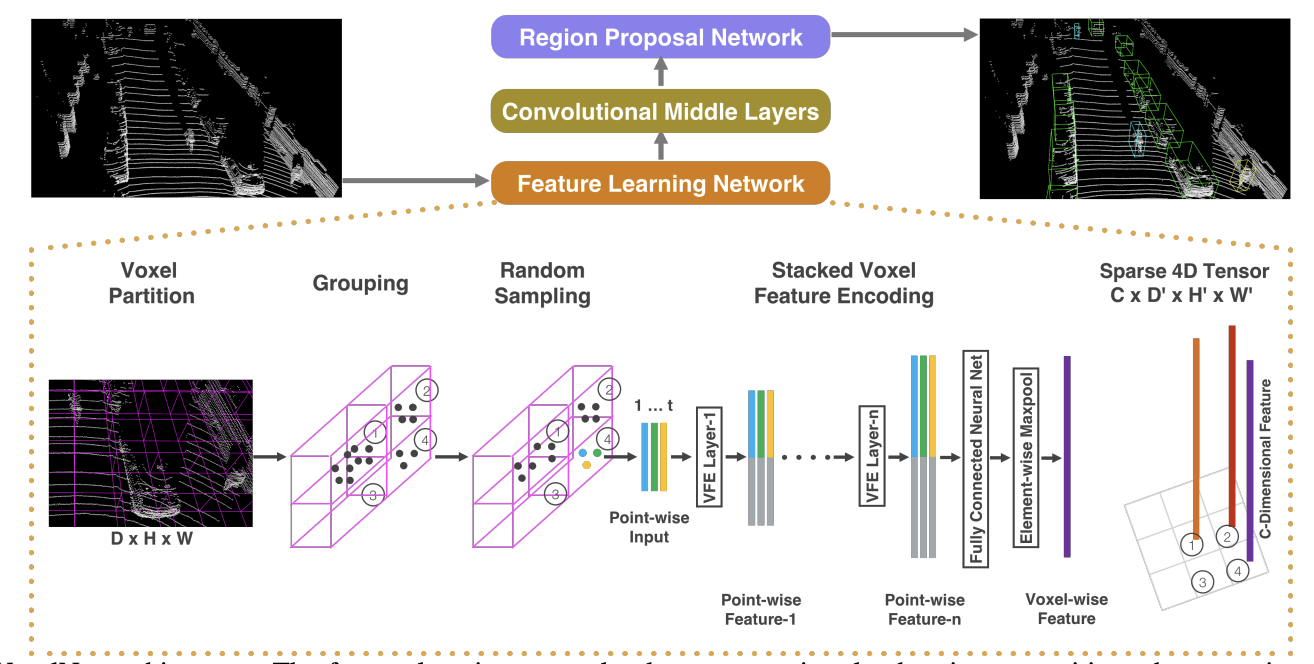

(사진에서 볼 수 있듯이) 한 복셀에 대해 인코딩 과정을 계층적으로 수행함

V를 t개의 라이다 포인트를 가진 복셀이라고 하자
$V = \{p_i = [x_i, y_i, z_i, r_i]^T ∈ R^4 \}_{i=1...t}$
복셀 안에 들어있는 라이다 포인트 p들은 XYZ 좌표를 갖고, r은 reflectance을 의미함

먼저, 모든 점의 centroid를 계산하기 위해 local mean을 계산함
그런 다음 각 포인트 p_i를 centroid에 맞춰 scailing한 새로운 점을 추가해 V_in을 만들어줌
$V_{in} = \{ \hat{p_i} = [x_i, y_i, z_i, r_i, x_i-v_x, y_i-v_y, z_i-v_z]^T ∈ R^7 \}_{i=1...t}$

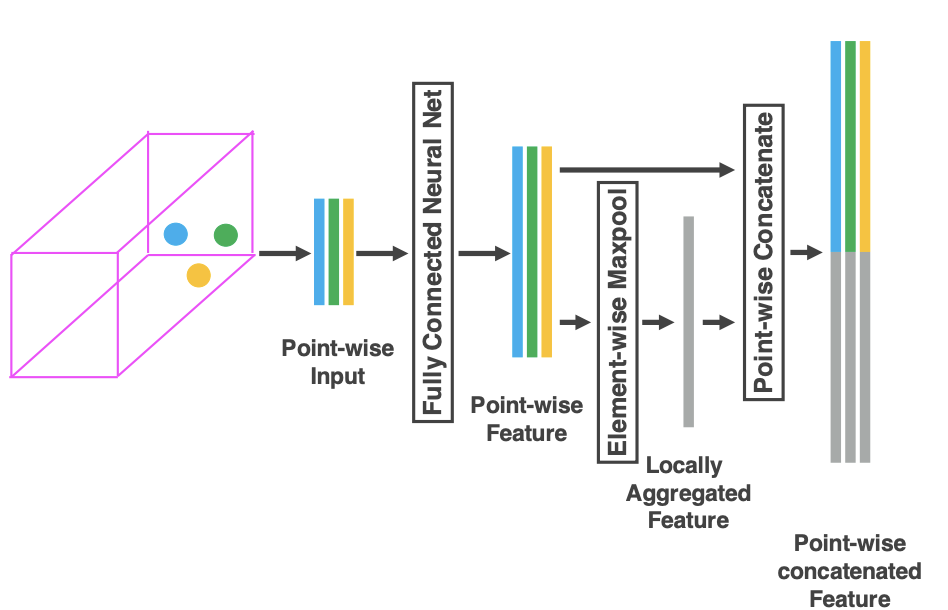

각 hat{p_i}는 FC(linear+batch norm+ReLU) 를 통해 피처 공간으로 변환되고, point features($f_i$) 를 얻음
그런 다음 element-wise maxpool을 진행하여 복셀을 만들기 위한 locally aggregated feature($\tilde{y}$)을 얻음
→ 각 $f_i$와 $\tilde{f}$를 concat하여 $f_i^{out} - [f_i^T, \tilde{f}^T]^T ∈ R^{2m}$ 을 얻음

이는 곧 복셀 하나하나를 의미하게 되고, $V_{out} = \{f_i^{out}\}_{i...t}$ 를 얻을 수 있게 됨
모든 non-empty voxels는 같은 과정으로 인코딩됨

VFE-i(c_in, c_out)은 i번째 VFE 레이어를 의미함
linear layer는 c_in * (c_out/2) 의 크기로 출력을 내놓고, 최종적으로 concat된 output은 c_out의 크기로 출력됨

VFE-n까지 다 거치고 나면 최종 feature는 FC, Maxpool을 거쳐 최종적인 Voxel wise-feature로 변환됨


• Sparse Tensor Representation

non-empty voxels를 모두 처리하고 얻은 voxel-wise feature는 4D(C * D’ * H’ * W’)로 변환됨
point clouds가 ~100k의 points를 가진다고 해도, 90% 이상의 복셀은 거의 비어 있을 것
위 과정에서 non-empty voxel들만 처리했기 때문에 해당 방법은 memory usage, computational cost에서 효율

2.2 Convolutional Middle Layers

각 convolutional middel layer가 3d convolution, BN, ReLU를 적용함
→ receptive field를 넓히면서 voxel wise features를 통합할 수 있음


2.3 Resion Proposal Networks

RPN이 object detection에서 top-performing
feature learning network, convolutional middle layers와 RPN을 합하여 end-to-end 학습이 가능하도록 함
RPN의 입력은 conv mid layers에서 얻어진 마지막 feature map

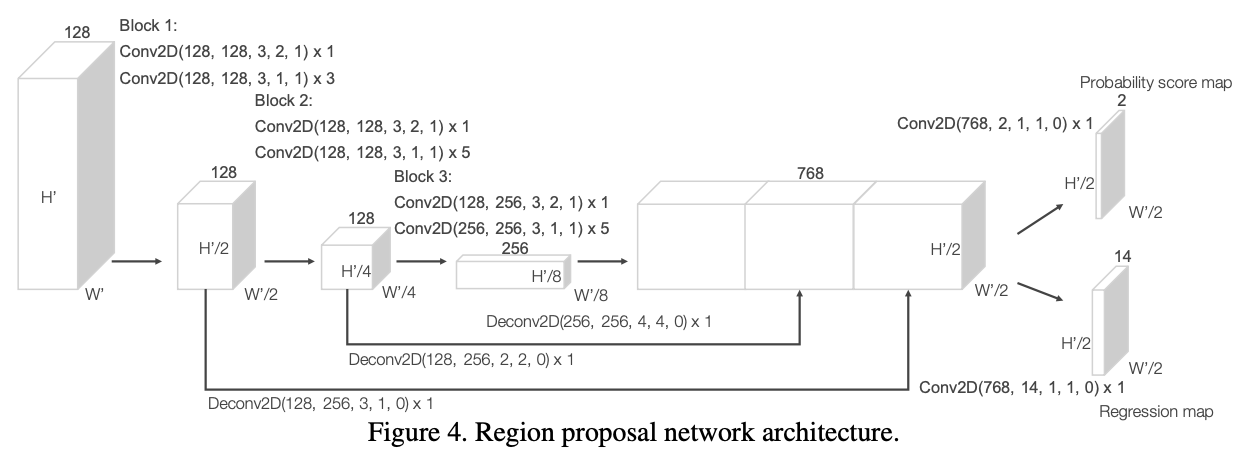

네트워크는 fully convolutional layers를 가지는 3개의 블록으로 구성되어 있음

각 레이어 블록: feature map을 절반으로 downsample, BN, ReLU
고정된 사이즈로 모든 블록을 upsample, high resolution feature map을 위해 concat

→ 최종적으로 probability score map, regression map 의 두 갈래로 나눠져 각각을 학습하게 됨


Loss Function

---

class score, bbox regression 총 두 가지에 대한 손실함수를 의미

grid 마다 2개의 anchor box가 존재하게 되어 cls 채널 2개, bbox regression 채널 14개를 가지게 됨
→ anchor box와 GT box의 IOU를 구하고, 이 값이 threshold를 넘으면 positive anchor, 넘지 않으면 negative anchor라 함

a^pos: set of N_pos positive anchors
a^neg: set of N_neg negative anchors
ground box parameter: (x^g, y^g, z^g, l^g, w^g, h^g, θ^g)
positive anchor parameter: (x^a, y^a, z^a, l^a, w^a, h^a, θ^a)


p^pos, p^neg는 각각 a를 softmax 거친 출력

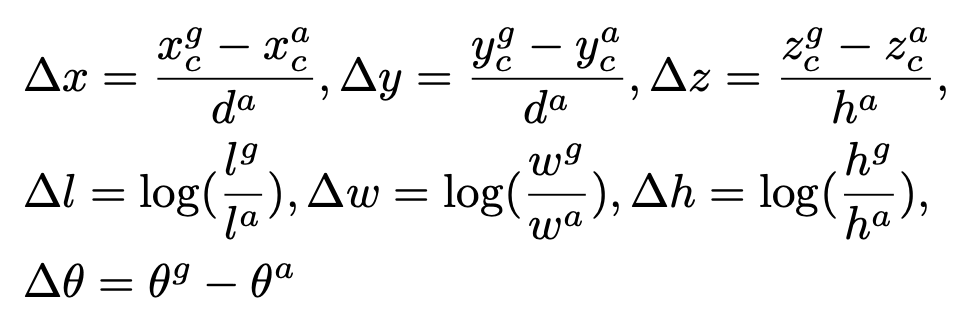

u, u^*는 regression 출력


처음 두 term은 cls를 위한 term, 세 번째는 regression을 위한 term

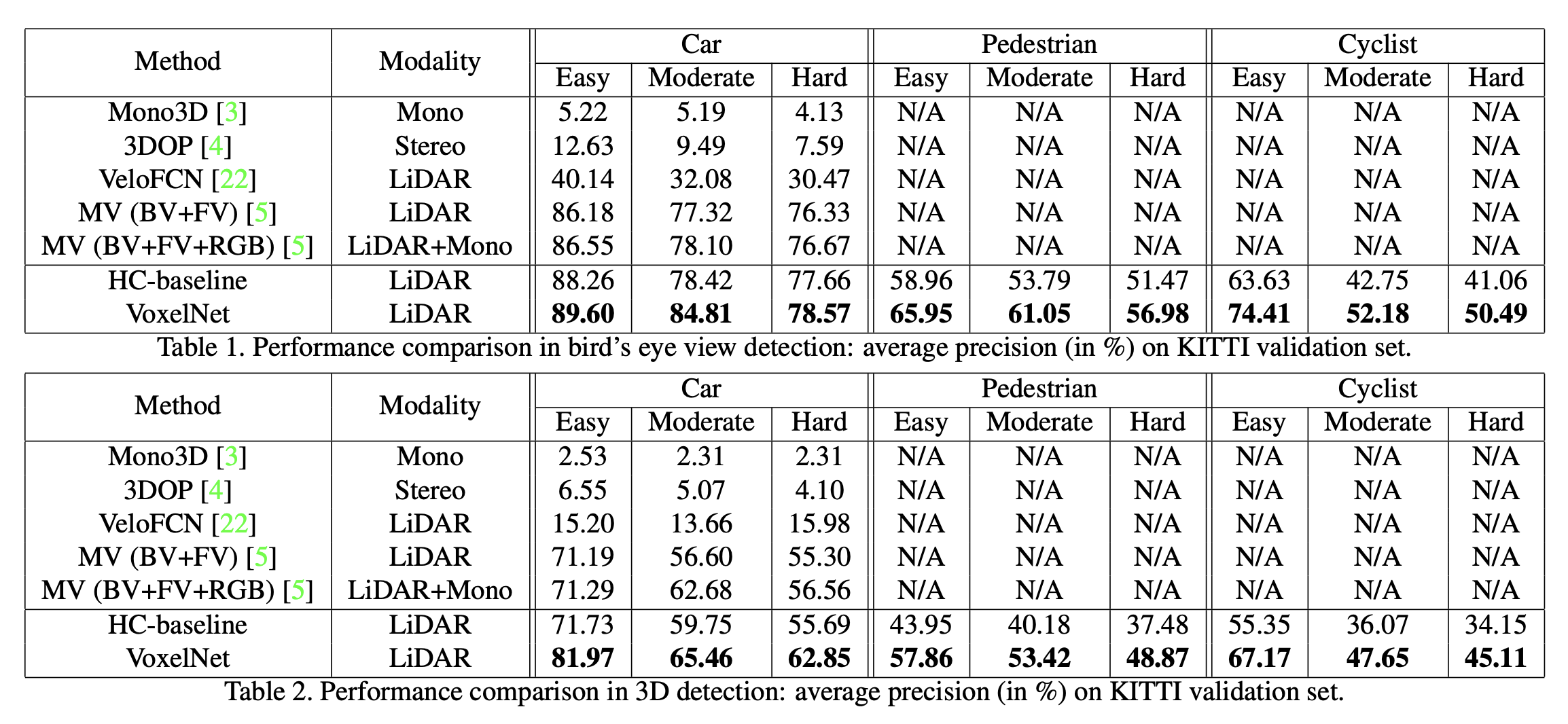

Experiments

---




Wrap Up

---


VoxelNet은 인용 수도 4000?개가 넘을 만큼 아주 유명한 논문
Voxel을 활용하여 3d segmentation을 진행했는데, 아무런 point가 들어있지 않은 voxel에 대해서는 연산을 하지 않아 computational cost, memory 사용량에서 효율을 얻었다는 점을 꼭 기억할 것!
또, 전 과정이 end-to-end로 진행된다는 사실 기억하기
